通过 U 盘安装 VMware ESXi 5.5 的过程及其注意事项

VMware vSphere Hypervisor 是可供小型企业或个人免费使用的虚拟化产品。VMware ESXi 是其重要的组成部分，是一个安装在裸机上的虚拟机管理软件。

可以在 VMware 官网注册并免费下载该软件，通常是一个 ISO 文件，例如当前版本是 VMware-VMvisor-Installer-5.5.0.update01-1623387.x86_64.iso。将该文件刻录到 CD 或者 DVD，然后就可以使用该 CD 或 DVD 驱动引导系统，安装 VMware ESXi 了。这种方式通常都比较简单，这里不再赘述。

本文主要介绍如何制作一个可启动的 U 盘，并通过该 U 盘引导启动安装 VMware ESXi。

制作可引导的 USB 驱动器

为什么这个过程还值得写下来？因为笔者在这里遇到很多问题，搜索了很多资料，才顺利的做好一个可以引导安装的 U 盘。

首先，在 Windows 下使用 UltraISO 软件制作的可启动 U 盘是无法启动安装的，开机即显示 Initial menu has no LABEL entries!，搜索显示这个跟什么 syslinux 有关。

其次，在 Windows 下下载 syslinux 包制作启动 U 盘，仍然无法引导，试过 syslinux 6.x 和 4.x 版本，总有这样那样的问题。

最后，老老实实回到官方文档上所使用的 Linux 系统来制作启动盘，才终于成功安装。

以下过程主要参考官方文档《vSphere 安装和设置》中的格式化 USB 闪存驱动器以引导 ESXi 安装或升级章节。

先决条件

准备 Linux 系统，笔者使用的是 CentOS 6.2。
确保 Linux 中安装了 syslinux 软件包， VMware ESXi 5.5 需要使用 syslinux 版本 3.86 来制作启动 U 盘。笔者直接使用 yum install syslinux 来安装 syslinux 软件包，其版本其实是 4.x，这将导致一个问题，在后面会详述。
确保 Linux 中包含格式化 fat32 (mkfs.vfat 命令) 的软件，需要 dosfstools 软件包，在 CentOS 中执行 yum install dosfstools 即可安装。

步骤

如果您的 USB 闪存驱动器未检测为 /dev/sdb，或者您不确定 USB 闪存驱动器是如何检测到的，请确定该闪存驱动器的检测方式。
- 在终端窗口中，运行以下命令。
```
tail -f /var/log/messages
```
  该命令将在终端窗口中显示当前日志消息。
- 插入 USB 闪存驱动器。该终端窗口将以类似如下消息的格式显示标识 USB 闪存驱动器的若干条消息。
```
Sep 25 13:25:23 linux kernel:[  712.447080] sd 3:0:0:0:[sdb] Attached SCSI removable disk
```
  在此示例中，[sdb] 用于标识 USB 设备。如果您设备的标识方式与此不同，则会使用您设备的标识方式（不带方括号）来替换此处的 sdb。
在 USB 闪存驱动器上创建分区表。
```
/sbin/fdisk /dev/sdb
```
- 键入 d 删除分区，直至将其全部删除。
- 键入 n 创建遍及整个磁盘的主分区 1。
- 键入 t 将 FAT32 文件系统的类型设置为适当的设置，选则 c。
- 键入 a 在分区 1 上设置活动标记。
- 键入 p 打印分区表。结果应类似于以下文本：
```
Disk /dev/sdb:2004 MB, 2004877312 bytes
255 heads, 63 sectors/track, 243 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes
Device Boot      Start         End      Blocks   Id  System
/dev/sdb1             1           243      1951866  c   W95 FAT32 (LBA)
```
- 键入 w 写入分区表并退出。
使用 Fat32 文件系统格式化 USB 闪存驱动器。
```
/sbin/mkfs.vfat -F 32 -n USB /dev/sdb1
```
运行下列命令（注意命令参数，一个是 sdb1，一个是 sdb）。
```
syslinux /dev/sdb1
cat /usr/share/syslinux/mbr.bin > /dev/sdb
```

挂载 USB 闪存驱动器。

mkdir /usbdisk
mount /dev/sdb1 /usbdisk

挂载 ESXi 安装程序 ISO 映像。

mkdir /esxi_cdrom
mount -o loop VMware-VMvisor-Installer-5.x.x-XXXXXX.x86_64.iso /esxi_cdrom

将 ISO 映像的内容复制到 /usbdisk。
```
cp -r /esxi_cdrom/* /usbdisk
```

将 isolinux.cfg 文件重命名为 syslinux.cfg。

mv /usbdisk/isolinux.cfg /usbdisk/syslinux.cfg

在 /usbdisk/syslinux.cfg 文件中，将 APPEND -c boot.cfg 一行更改为 APPEND -c boot.cfg -p 1。
将 Linux 系统中的 syslinux 下的 menu.c32 文件复制到 /usbdisk（当前 Linux 中安装的 syslinux 版本不是 3.86 时需要执行该步骤，否则跳过该步）。
```
cp /usr/share/syslinux/menu.c32 /usbdisk
```
卸载 USB 闪存驱动器。
```
umount /usbdisk
```
卸载安装程序 ISO 映像。
```
umount /esxi_cdrom
```
现在，USB 闪存驱动器可以引导 ESXi 安装程序了。

注意

从第 5 步开始，以下的步骤都可以在 Windows 环境下完成，总结起来就是把 ISO 包中的内容全部复制到 U 盘，然后将 isolinux.cfg 文件重命名为 syslinux.cfg，然后修改 syslinux.cfg 的内容，将 APPEND -c boot.cfg 一行更改为 APPEND -c boot.cfg -p 1。
使用 syslinux 4.x 制作的 U 盘，如果不执行第 10 步，在启动时会报错 menu.c32 not a com32r image。因为 ISO 包中自带的 menu.c32 文件是 syslinux 3.86 版本的。

安装过程

只要制作的引导 U 盘没有问题，安装过程就极为简单。

图文安装过程，可浏览这里。

注意事项

硬件配置必须满足最低条件，否则安装过程会终止。最基本的需求是，必须 4GB 以上内存，必须有一个以上 ESXi 默认支持的网卡。详见官方文档硬件需求章节。

比如，台式机上常用的网卡 Realtek 8168, Realtek 8169, Realtek 8139 等就在默认不支持的行列（据说在 ESXi 5.5 之前的版本中是包含这些驱动的），即 VMware ESXi 5.5 的默认安装包中不包含这些网卡的驱动，在安装过程中也就找不到相应的网卡。

此时，我们就需要定制自己的 ISO，将相应的网卡驱动打进自己的 ISO 包中。

步骤相对比较简单：

下载工具 ESXi-Customizer，这个工具专门用于修改 ESXi 的 ISO 包。
获取 Realtek 网卡的驱动程序文件，这些文件是 VIB 格式的，可以从 ESXi 5.5 之前版本的 ISO 中解压提取出来，也可以通过以下链接下载（zip文件请解压）。
- Realtek 8168,8111e: 下载地址1，下载地址2
- Realtek 8169: 下载地址1，下载地址2

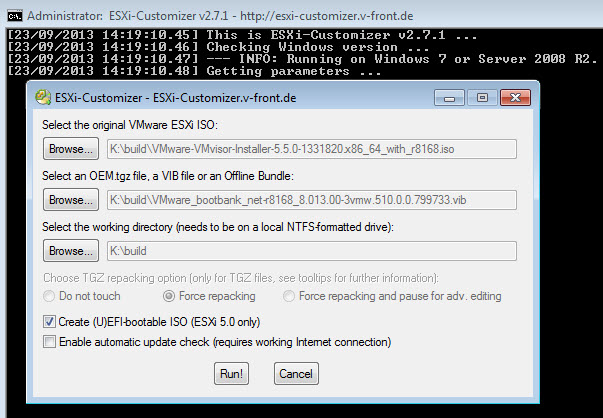

打开 ESXi-Customizer，分别选择原始 ESXi 5.5 ISO 文件，网卡驱动 VIB 文件和将要生成的 ISO 保存路径，点击运行即可。如图。
使用新生成的自定义 ISO 文件制作启动盘即可（U 盘，CD， DVD）。如果已经通过前面的步骤制作好了可引导的 U 盘，只需要将新 ISO 包中的所有文件再次复制覆盖到 U 盘即可（注意：不要覆盖 menu.c32 文件）。

Update 2014-10-07

在 Windows XP/2003 x86 上安装 VMware vSphere Client 5.5 无法连接 ESXi 5.5 服务器的问题。

出现该问题的原因是新版本 vSphere Cient 中增强了加密强度，而 Windows XP 和 Windows Server 2003 未能达到所需加密强度，64 位的 Windows Server 2003 可以通过安装修复补丁来解决，补丁下载链接 http://support.microsoft.com/kb/948963。而对于 32 位的 Windows Server 2003 和 Windows XP 没有相应的补丁，只能升级操作系统，或者采取以下的方式解决：

通过 SSH 客户端登录到 ESXi 主机（必须先开启主机的 SSH 服务，参考下一条），修改文件 /etc/vmware/rhttpproxy/config.xml。在 vmacore/ssl 节点插入内容 <cipherList>ALL</cipherList>。
```
...
<vmacore>
   ...
   <ssl>
       ...
       <cipherList>ALL</cipherList>
       ...
   </ssl>
</vmacore>
...
```
然后保存修改，执行以下命令重启服务：
```
/etc/init.d/rhttpproxy restart
```
当然，稳妥的做法是在修改文件前先备份。
开启 ESXi 5.5 主机的 SSH 服务。

登录 vSphere Client，选择要管理的 ESXi 主机，点击配置标签页，在左边的菜单中选择安全配置文件。

点击 服务 的属性按钮，在列表中选择 SSH，再点击选项按钮，在出来的界面中选择与主机一起启动或停止，并点击启动按钮立即启动主机的 SSH 服务。

点击 防火墙 的属性按钮，在 SSH 服务器 前打勾，这样就在主机防火墙了开启了 SSH 服务的端口。

Update 2014-10-11

vSphere Client 和 vSphere PowerCLI 可能无法连接到 vCenter Server 5.5，并出现握手错误

安装在 Windows XP 或 Windows Server 2003 主机上之后，vSphere Client 和 vSphere PowerCLI 可能无法连接到 vCenter Server 5.5，并出现握手错误。vSphere 5.5 使用 Open SSL 库，为安全起见，该库会默认配置为仅接受使用强密码套件的连接。在 Windows XP 或 Windows Server 2003 上，vSphere Client 和 vSphere PowerCLI 不使用强密码套件来连接 vCenter Server。服务器端会出现错误没有匹配的密码套件 (No matching cipher suite)，并在 vSphere Client 或 vSphere PowerCLI 端出现握手错误。

解决办法：执行下列操作之一。

对于 Windows Server 2003 或 64 位 Windows XP，应用适用于您的平台的 Microsoft 修补程序：
- x64 平台： 351403_ENU_x64_zip.exe
- ia64 平台： 351397_ENU_ia64_zip.exe
- i386 平台： 351385_ENU_i386_zip.exe
对于 Windows XP 32 位、Windows XP 64 位或 Windows Server 2003，请执行下列操作之一。

在主机上安装 vSphere Client 或 vSphere PowerCLI 之前，将 Windows 操作系统升级到 Windows Vista 或更高版本。

在 vCenter Server 主机上，通过允许服务器使用弱密码套件进行通信来降低隐含安全性。为此，请在 vCenter Server vpxd.cfg文件中加入以下内容：
```
<config>
...
    <vmacore>
        ...
        <ssl>
            ...
            <cipherList>ALL</cipherList>
        ...
        </ssl>
    ...
    </vmacore>
...
</config>
```

更多请参考官方文档。
